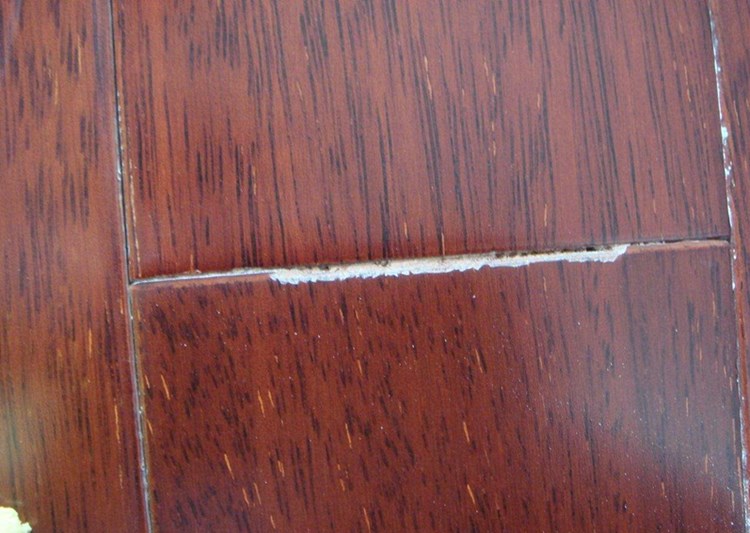

一、涂装中漆膜开裂的原因

涂装中漆膜开裂的主要原因：一方面是涂料本身与木材不匹配，不一定是涂料的质量原因，如松木应该用松木专用底漆，结果用了一般的普通底漆，出现了漆膜开裂；另一方面是涂装的方法问题，还有是基材（基材是指基础材料，这里仅仅指木材和胶合板）本身的问题。

木材本身会湿胀干缩，如果含水率过高，就会因为环境的湿度变化而引起涂膜开裂，如北方有暖气的部位，因为木材的干裂造成漆膜开裂，所以在有暖气的部位最好反面也涂装涂料；如果木制品的一面涂装了涂膜，另一面没有涂装涂膜，一旦遇到水浸泡，没有漆膜的一面就会膨胀，膨胀的应力造成有涂膜一面也跟着膨胀，结果造成漆膜开裂，所以对于木地板一定要正反面和四周都要涂装涂料。另外。不同的木材，因为其密度不同，膨胀系数也不同，所以对于不同密度的木材必须采用不同的涂料，不能千篇一律均采用同一种涂料。

二、防止漆膜开裂的方法

防止漆膜开裂必须从下述三方面着手:

1：涂料

有人测试得出，涂膜的膨胀率为0.48%，而木材的膨胀率却达到1~8%，由此可见它们之间的判别是导致它们开裂的主要原因，为了缩小它们之间的距离，所以木材用漆尽量采用柔软性、弹性好的涂料。

对于中高档家具的涂装，可以先涂一层用清油等材料制成的防裂油，让其充分渗透到白坯的深处，干燥后再涂装其他涂料。最好的方法是，涂1~2道柔韧性较好的双组分聚氨酯头度清漆，然后再在上面涂装其它涂料。因为聚氨酯涂料的漆膜强度比较高，对木材的封闭性好，能使木材的膨胀率降低，而且在它的上面再涂装其他涂料，一般不会出现漆膜咬起等弊病。

对于松木等软木材，在采用硝基漆涂装时要采用松木（软木）专用的硝基漆。

2：涂装方法

涂装人员都希望漆膜施工1-2道就能达到要求，每次都愿意涂得很厚，这也是引起漆膜开裂的一个重要原因。因为当涂料涂装在木材表面时，会使木材膨胀，产生膨胀应力，涂层在固化过程又会出现一系列的体积收缩：溶剂的挥发使漆膜收缩，使木材收缩，这些体积收缩都会产生收缩应力，如果漆膜比较薄，在漆膜固化过程中，漆膜和木材同时收缩，这里不容易引起漆膜开裂，如果漆膜一次性涂得太厚，这时涂膜表面开始固化，产生收缩，而木材则因涂布的涂料太多，还处于膨胀状态，这时对涂膜会产生一种拉力，这种拉力促使了涂膜的开裂。所以多遍薄涂对降低漆膜开裂大有好处。

2：木材的质量

木材含水量对其膨胀收缩有很大的影响，所以对木材的含水量要严格控制。另外木材的密度与漆膜的开裂也有关系，所以要将不同密度不同种类的木材分开使用。

武汉BG大游集团新材料科技股份有限公司生产的《单组份封闭底漆》可以有效地防止木材在涂料施工中的开裂问题。

武汉BG大游集团新材料科技股份有限公司是中国水性聚氨酯固化剂领域的上市企业。主要生产：油漆固化剂，水性聚氨酯固化剂，水性聚氨酯树脂,水性丙烯酸树脂等..全自动化的生产设备，经验丰富的技术研发团队。 让您无忧选择！咨询热线：4000-171-191
