水性羟基丙烯酸分散体2218G在水性工业漆不同基材上的应用
2218G是含羟基官能团的水性丙烯酸酯二级分散体，干燥速度快，硬度高，性价比高，具有良好的颜料润湿性及剪切稳定性。可搭配水性聚氨酯固化剂用于木器、工程机械、塑料漆底涂或面涂。或搭配氨基树脂用于各种金属氨基烤漆。
外观 | 乳白色液体 |
离子类型 | 阴离子 |
不挥发分含量，% | 42±2 |
PH试纸 | 6.0-8.0 |
粘度,cps/25℃ | 2000-6000 |
羟基含量(对固体份/%) | 1.8 |
闪点(20℃),℃ | 约45 |
2218G产品特点
高光泽、耐性好
快干，硬度高
与塑料底及UV面附着力好
可与油性异氰酸酯固化剂搭配使用
现将2218G配比制作三种样漆进行性能测试
一、红面漆
2218G/S-208丙烯酸聚氨酯红面漆参考配方
序号 | A组份 | w/% | 供应商 |
1 | 2218G | 60 | BG大游集团 |
2 | 30%2218G红浆 (配方见下表) | 25 | 自制 |
3 | 65%水白浆 | 3 | 工业 |
4 | 中和剂DMEA | 0.1 | 海明斯 |
5 | 流平剂410 | 0.1 | 迪高 |
6 | 润湿剂4100 | 0.3 | 迪高 |
7 | 消泡剂7072 | 0.1 | 海明斯 |
8 | PM | 2 | 溶剂 |
9 | DPM | 3 | 溶剂 |
10 | 增稠剂299 | 0.2 | 海明斯 |
11 | 去离子水 | 3.2 | 工业 |
12 | DPNB/DPM/H2O | 1/1/1 | 成膜助剂 |
| B组份 | |||
| 1 | S-208 | 12 | BG大游集团 |
30%2218G红浆配方
序号 | A组份 | w/% | 供应商 |
1 | 2218G | 60 | BG大游集团 |
2 | 永固红FGR | 30 | 杭州百合 |
3 | 分散剂27000 | 4 | 路博润 |
4 | 中和剂DMEA | 0.1 | 海明斯 |
5 | 消泡剂7072 | 0.1 | 海明斯 |
6 | 去离子水 | 5.8 | 工业 |
性能测试：
2218G/S-208搭配制作丙烯酸聚氨酯红面漆
干膜厚度：30-40μm
干燥条件：23℃自干7天或80°C/120min
基 材：马口铁板/冷轧钢板

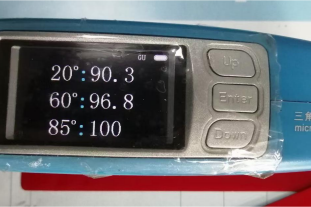

光泽(20°/60°) | 85/95 |
硬度(三菱铅笔) | 2H |
附着力 | 0级 |
耐水 | 240hr |
耐酸(5%HCL) | 120hr |
耐碱(5%NAOH) | 120hr |
二、透明清漆
2218G/S-208丙烯酸聚氨酯清漆参考配方
序号 | A组份 | w/% | 供应商 |
1 | 2218G | 85 | BG大游集团 |
2 | 中和剂DMEA | 0.2 | 海明斯 |
3 | 流平剂410 | 0.2 | 迪高 |
4 | 润湿剂245 | 0.3 | 迪高 |
5 | 消泡剂7072 | 0.2 | 海明斯 |
6 | 增稠剂299 | 0.4 | 海明斯 |
7 | DPNB/DPM/H2O | 2/2/2 | 成膜助剂 |
8 | 去离子水 | 7.7 | 工业 |
| B组份 | |||
| 1 | S-208 | 13 | BG大游集团 |
性能测试：
2218G/S-208搭配制作丙烯酸聚氨酯透明清漆
干膜厚度：20μm
干燥条件：23℃自干7天或80°C/30min
基 材：碳纤维
光泽(20°/60°) | 85/92 |
硬度(三菱铅笔) | 2H |
附着力 | 0级 |
耐水 | 240hr |
耐酸(5%HCL) | 120hr |
耐碱(5%NAOH) | 120hr |
三、白面漆
2218G/S-208丙烯酸聚氨酯白面漆参考配方
序号 | A组份 | w/% | 供应商 |
1 | 2218G | 66 | BG大游集团 |
2 | 钛白粉706 | 20 | 杜邦 |
3 | 分散剂760w | 1 | 迪高 |
4 | 中和剂DMEA | 0.1 | 海明斯 |
5 | PM | 2 | 溶剂 |
6 | 流平剂410 | 0.1 | 迪高 |
7 | 润湿剂245 | 0.3 | 迪高 |
8 | 消泡剂7072 | 0.1 | 海明斯 |
9 | DPM | 3 | 溶剂 |
10 | 增稠剂299 | 0.2 | 海明斯 |
11 | 去离子水 | 1.2 | 工业 |
12 | DPNB/DPM/H2O | 2/2/2 | 成膜助剂 |
| B组份 | |||
| 1 | S-208 | 10 | BG大游集团 |
性能测试：
2218G/S-208搭配制作丙烯酸聚氨酯白面漆
干膜厚度：30-40μm
干燥条件：23℃自干7天或80°C/120min
基 材：马口铁板/冷轧钢板
光泽(60°) | 90 |
硬度(三菱铅笔) | 2H |
附着力 | 0级 |
耐水 | 168hr |
耐酸(5%HCL) | 120hr |
耐碱(5%NAOH) | 72hr |
武汉BG大游集团新材料科技股份有限公司是中国水性聚氨酯固化剂领域的上市企业。主要生产：油漆固化剂，水性聚氨酯固化剂，水性聚氨酯树脂,水性丙烯酸树脂等..全自动化的生产设备，经验丰富的技术研发团队。 让您无忧选择！咨询热线：4000-171-191
同类文章排行
- BG大游集团4020水性环氧树脂分散体在柴油机涂装上成功应用
- 6243水性羟基丙烯酸分散体在三轮车氨基烤漆上的应用
- 水性羟基丙烯酸分散体2218G在水性工业漆不同基材上的应用
- BG大游集团超耐磨聚氨酯地坪系列产品
- 破解原材料疯狂上涨，武汉BG大游集团高性价比无溶剂聚氨酯固化剂替代环氧体系
- 一款颇具特色的乳液--BG大游集团多重自交联丙烯酸乳液
- BG大游集团推出金属防腐涂料用高性能环氧改性聚氨酯分散体
- 木器漆、工业漆一款神奇的添加剂-乳液宝
最新资讯文章
您的浏览历史
公众号二维码
